JT-DN-D2000-1家用氣體探測器
1.概述：
JT-DN-D2000-1型家用可燃?xì)怏w探測器是依據國標《GB15322.2-2019可燃?xì)怏w探測器第二部分：家用可燃?xì)怏w探測器》進行設計制造的。JT-DN-D2000-1型家用可燃?xì)怏w探測器的測量范圍為0～16%LEL，以下簡稱為探測器。該探測器，采用了進口高品質氣體傳感器，結合先進電子技術及精良工藝而制成。
l 具有LED壽命指示；
l 具有報警消音功能；
l 濃度和故障報警指示采用不同顏色的高亮聚光LED指示；
l 性能高、低功耗、操作簡單、維護方便等優點；
l 采用進口傳感器，性能穩定，靈敏度高；抗中毒性好，抗干擾能力強；
l 節能、損耗小。
本產品設計、制造、檢定遵守以下國家標準、檢定規程：
《GB15322.2-2019可燃?xì)怏w探測器 第二部分：家用可燃?xì)怏w探測器》
1. 產品技術指標
|
檢測原理 |
半導體 |
|
檢測氣體 |
甲烷 |
|
|
誤 差 |
±3%LEL |
報 警 點 |
8%LEL |
||
|
量 程 |
0～16%LEL |
報警方式 |
聲光報警 |
||
|
采樣方式 |
自然擴散 |
工作電壓 |
AC220V±15% |
||
|
工作溫度 |
-10℃～55℃ |
濕 度 |
≤93%RH |
||
|
貯存溫度 |
-25℃～55℃ |
壓力限制 |
86kPa～106kPa |
||
|
使用環境 |
室內使用型 |
||||
|
使用場所 |
家庭管道天然氣的泄露檢測 |
||||
|
輸出接口類型、容量 |
1組12V脈沖常開輸出（打閥） |
||||
|
信號的類型和參數
|
聯網接口采用TTL穿行通信信號電平，波特率4800,8位數據位，偶校驗，1位停止位。
|
||||
|
存儲器中各類報警歷史記錄的最大存儲條數
|
探測器報警記錄：255條 探測器報警恢復記錄：255條 探測器故障記錄：128條 探測器故障恢復記錄：128條 探測器掉電記錄：64條 探測器上電記錄：64條 探測器失效記錄：1條 |
||||

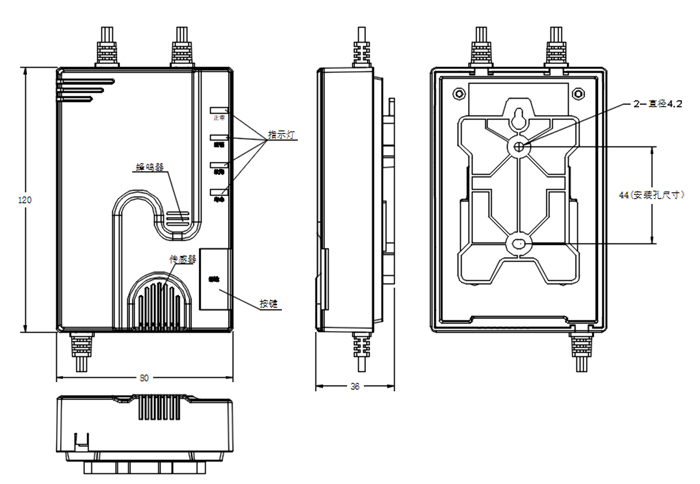

2.外形結構圖：
指示燈：
l 正常指示：接通電源后，綠色指示燈頻閃，傳感器進入預熱狀態，60s后，指示燈常亮，進入監控狀態。
l 報警指示：氣體濃度超過報警點時，紅色指示燈常亮、蜂鳴器響，當環境中氣體濃度低于報警點時，報警狀態復位；按下消音按鍵后蜂鳴器停止報警，紅色指示燈閃爍。
l 故障指示：如果發現黃色故障指示燈亮，說明探測器出現故障，此時不再具有檢測報警功能，請與經銷商或廠家聯系。
l 壽命指示：探測器的使用壽命為5年。產品累計通電時間至5年時壽命指示燈閃亮。
1. 產品安裝

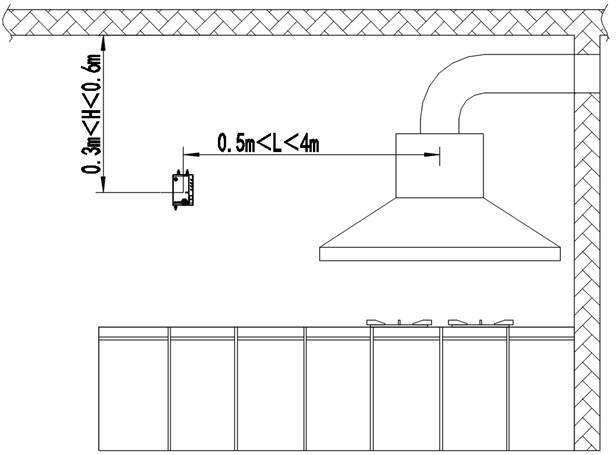

安裝位置推薦圖
4-1 安裝位置：
探測器的安裝位置應根據所使用的燃?xì)饧叭細庠罹叩奈恢玫葘?shí)際情況分析決定，但應遵循以下原則：
l 探測器與燃?xì)馐褂闷骶邞?yīng)位于同一房間；
l 安裝在距離燃?xì)庠钏骄嚯x0.5米以外4米以內；
l 安裝于距離天花板的垂直距離為30～60cm處；
l 如果房間內有障礙物，探測器要和潛在泄漏源位于隔離物的同一側；
l 請不要安裝在以下位置：
Ø 直接受燃燒器具等產生的排氣、蒸汽、油煙影響的場所；
Ø 在櫥柜里或其下面；
Ø 潮濕或濕潤的區域；
Ø 熱水房及夜間斷電的場所；
Ø 溫度-10℃以下或55℃以上的地方或室外；
Ø 靠近門窗或任何可能受氣流影響地方，如排風扇或氣孔；
Ø 污垢或塵土可能聚積堵塞探測器并阻止它工作的場所；
Ø 有機硅（例如玻璃膠）、硫化物含量較高場所
4-2探測器的安裝：
4-2-1請?jiān)趬Ρ谶m宜的位置上打一個Φ6的固定孔，將脹塞插入孔中，將木螺絲旋入脹塞中，然后將探測器背面的凹槽對準木螺絲， 向下壓入固定。
4-2-2使用兩個Φ6的螺絲將探測器背板固定到墻壁上，然后將探測器固定到背板上（安裝尺寸見外形結構圖）。
4-3電磁閥的安裝：
將電磁閥按進氣的標志方向正確安裝于進戶管道總閥后，燃?xì)庥?jì)量表前，探測器固定牢固后接通電源，并將控制線與電磁閥正確連接。
1. 產品使用：
l 按照“產品安裝”中的要求，將探測器安裝固定好。
l 將探測器接通AC220V電源，綠色電源指示頻閃，此時無檢測功能，60s預熱結束后，綠色指示燈常亮，探測器進入正常監控狀態。
l 當環境中的被檢測氣體濃度達到報警點時，探測器進入報警狀態，紅色指示燈常亮，同時蜂鳴器鳴響，并驅動電磁閥動作。
l 當探測器報警時，請立即切斷氣源，打開窗戶通風，嚴禁開、關任何電器，并速請燃?xì)鈱?zhuān)業人員前來排除泄漏故障。
l 在通風措施實施后，環境中被檢測氣體濃度下降，當濃度低于報警點以下時，報警狀態復位，探測器恢復正常監控。
l 監控狀態下，按下“自檢”按鍵，可檢測探測器的蜂鳴器和指示燈是否正常工作。
2. 產品維護
l 本產品經長期儲存及長途運輸后，在首次使用時需要通電老化24h以上，才能達到最佳使用性能；
l 經常用干凈的軟毛刷或絨布擦拭清理探測器外殼，確保探測器進氣通暢；
l 避免被腐蝕或水淋等情況；
l 傳感器要避免高濃度性氣體的沖擊，這樣可能會降低傳感器的靈敏度；
l 避免經常斷電，經常性的斷電會導致傳感器不穩定；
l 請不要隨意切斷電源，保證探測器持續穩定的工作；
l 探測器中氣體傳感器設計使用壽命為5年。因使用環境不同傳感器的使用壽命可能會發生變化，探測器應定期測試校準。（由于涉及專業知識，建議由專業人員操作）
3. 常見故障
① 通電后指示燈不亮——檢查電源插座是否牢固。
② 故障指示燈亮——傳感器損壞，建議更換。
3 如果探測器長時間未通電，通電后可能出現濃度報警現象，老化3-5分鐘后報警自動取消。
4. 控制輸出接口的類型和容量
12V脈沖常開輸出（打閥）
5. 信號的類型和參數
聯網接口采用TTL穿行通信信號電平，波特率4800,8位數據位，偶校驗，1位停止位。
6. 存儲器中各類報警歷史記錄的最大存儲條數
l 探測器報警記錄：255條
l 探測器報警恢復記錄：255條
l 探測器故障記錄：128條
l 探測器故障恢復記錄：128條
l 探測器掉電記錄：64條
l 探測器上電記錄：64條
7. 售后
本產品自出廠之日起保修期壹年（不可抗拒力和人為因素除外）。請勿私自拆解本產品，一經打開，保修服務自動終止。
8. 注意事項
測試氣體請選用天然氣，切勿使用打火機測試！
探測器應定期測試校準，周期不超過1年。
